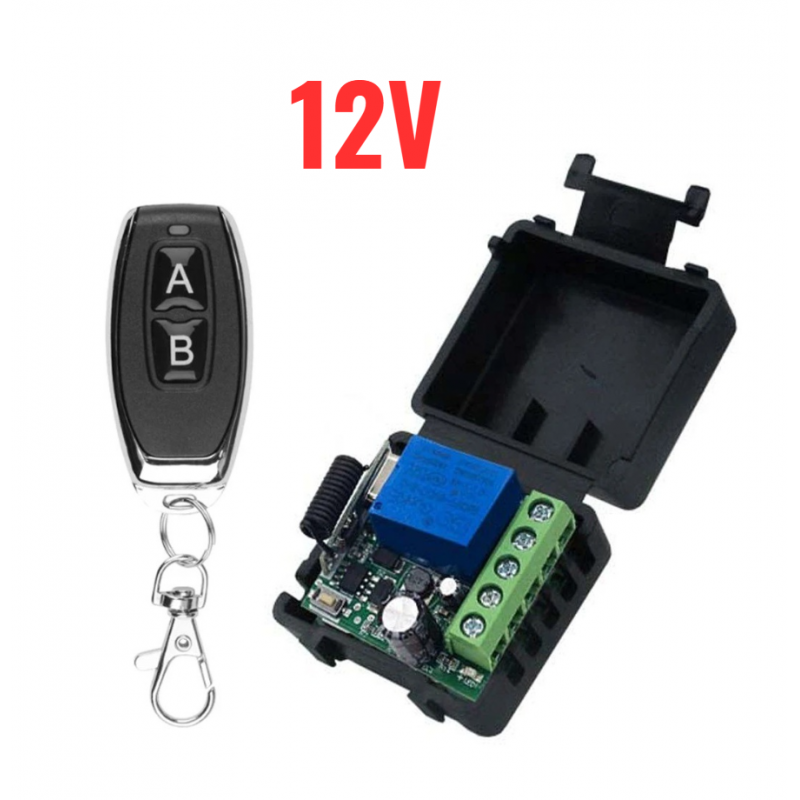

Módulo Relé Vhome DC 12V RF433mhz + Control Remoto

Módulo Relé Vhome DC 12V RF433mhz + Control Remoto

Descripción del producto

• Control remoto universal para puerta: Este control remoto de 433 Mhz está diseñado para ser una solución universal para el control de puertas, lo que garantiza un acceso fácil y conveniente a su propiedad.

• Módulo de relé DC 12V: Este mini módulo proporciona un rendimiento confiable y consistente para sus necesidades de control de puerta.

• Aplicación versátil: No sólo para portones, este mando a distancia también se puede utilizar para controlar garajes LED y otros electrodomésticos, ofreciendo versatilidad en su uso.

• Diseño compacto de mini módulos: Su diseño compacto de mini módulo permite una fácil instalación e una integración discreta con sus sistemas existentes.

• Señal de largo alcance: Con una fuerte señal de largo alcance, este control remoto garantiza una comunicación efectiva incluso en entornos desafiantes.

Especificaciones de la placa:

* Voltaje de entrada: DC 12 V
* Salida de relé: 250 VAC - 10A
* Frecuencia RF: 433.92MHz
* Corriente de reposo: 5mA
* Sensibilidad de recepción: 97dbm
* Temperatura de trabajo: -10 C +80 C
* Alcance del control remoto: 30-50mts (en espacio libre)
* Forma de conexión por cable: Pilar de cableado fijo
* Modo de decodificación: decodificación de software MCU.
* Modo de trabajo: Momentáneo, Conmutación, Enclavamiento y retraso (temporizado)

Diagramas de cableado 1:

* + V :12V + (entrada)
* - V: 12V - (entrada).
* NO: Normal abierto (salida).
* COM: común (salida).
* NC: Cierre normal (salida).
* Color: verde (placa PCB), negro (carcasa exterior)
* Tamaño de la placa de circuito: 35x30x15 mm

Especificaciones del control remoto:

* Frecuencia de funcionamiento: 433MHz
* Alimentación por batería de 3V (batería incluida)
* Material: PVC
* Botones: 2 botones (A y B)
* Tamaño: 59mm x 28mm X 8mm
* Voltaje de funcionamiento: 3V
* Corriente de funcionamiento: 12mA
* Potencia de transmisión: 10MW
* Modo de modulación: ASK (AM)
* Tipo de codificación: Aprendizaje
* Distancia de transferencia: 30-50 mts. aprox.

Acerca del modo de trabajo:

* Modo Momentáneo: Presione el botón del control remoto, el relé se conecta, suelte el botón del control remoto, el relé se desconecta.

* Modo de Conmutación (Alternar): Presione una vez el botón del control remoto, el relé se conecta, presione el botón del control remoto dos veces, el relé se desconecta.

* Modo Enclavamiento: Presione el botón remoto A, el relé se conecta, presione el botón remoto B, el relé se desconecta.

* Modo de retraso (temporizado) : Presione el botón del control remoto, el relé se conecta; Inicie la sincronización cuando suelte el botón del control remoto, el relé se desconecta automáticamente después de 5 s, 10 s o 15 s.

* Borrar el Código :
Presione el botón de aprendizaje en los receptores 8 veces, los códigos se limpiarán.
Después de limpiar el código, todo el control remoto ya no puede funcionar.
