Medidor Nivel de Carga Batería Li Ion 1-8s Ajustable Verde ESP32 Arduino

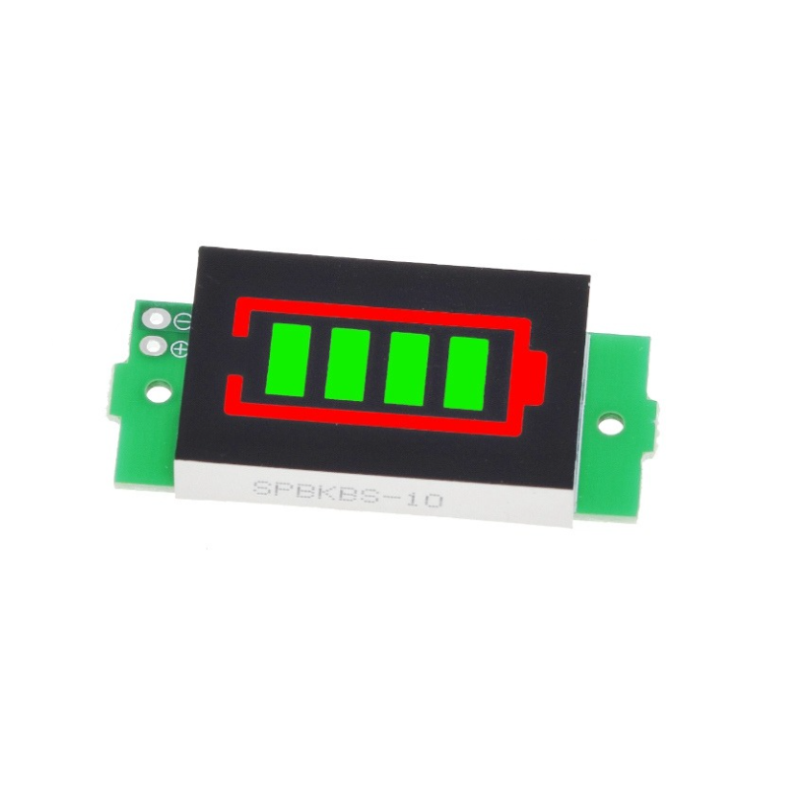

Medidor de Nivel de Carga para Batería Li-Ion 1S a 8S (Ajustable) - Pantalla Verde

Módulo indicador de capacidad de batería de litio de alta precisión y tamaño compacto, ideal para monitorear el estado de carga en tiempo real de tus packs de baterías 18650, Li-Po y Li-Ion en proyectos de electrónica, robótica, herramientas e iluminación portátil.

Características:

* Monitoreo en Tiempo Real: Visualización clara mediante tubo digital con contorno rojo y bloques interiores de color verde.

* Configurable de 1S a 8S: Permite ajustar el número de celdas en serie (S) soldando los jumper correspondientes en la parte posterior del módulo.

* Fácil Conexión: Solo requiere conectar los cables positivo (+) y negativo (-) directamente a los bornes de la batería a medir.

* Diseño Ultra Compacto: Fácil de integrar en gabinetes, herramientas inalámbricas, powerbanks caseros y proyectos DIY.

NIiveles de Carga y Voltaje (N = Número de celdas en serie)

* Encendido de 1 bloque: Voltaje  N × 3.3 V

* Encendido de 2 bloques: Voltaje  N × 3.5 V

* Encendido de 3 bloques: Voltaje  N × 3.7 V

* Encendido de 4 bloques (Carga Completa): Voltaje  N × 3.9 V

* Pantalla Apagada (0 bloques): Voltaje  N × 3.3 V (Indica batería baja, requiere recarga).

Especificaciones Técnicas:

* Tipo de Batería Compatible: Litio-Ion / Li-Po (3.7V nominal por celda)

* Configuración S: Ajustable desde 1S hasta 8S (3.7V a 29.6V nominal)

* Voltaje de Trabajo: 3 V a 34 V DC

* Corriente de Trabajo: 5 mA (Ultra bajo consumo)

* Temperatura de Operación: -20 °C a 50 °C

* Margen de Error de Voltaje: Aprox. 2%

* Dimensiones del Módulo: 43.5 mm x 20 mm

* Color del Display: Contorno rojo con 4 bloques indicadores de color Verde

* Conexión: 2 Hilos (+ positivo / - negativo)

Configuracion de celdas:

En la parte trasera de la placa encontrará las almohadillas marcadas del S1 al S8:

* Para 1S (3.7V): Soldar el punto S1.

* Para 2S (7.4V): Soldar el punto S2.

* Para 3S (11.1V): Soldar el punto S3... y así sucesivamente hasta 8S.

(Asegúrate de cambiar o soldar solo el pad del nivel S correspondiente antes de alimentar el módulo).

Aplicaciones:

* Baterías para autos y vehículos RC.

* Monitoreo de packs 18650 en taladros y herramientas eléctricas.

* Monitoreo de energía en luces de bicicleta, parlantes portátiles y proyectos Arduino / ESP32.

* Fuentes de poder portátiles y Powerbanks DIY.

Contenido:

* 1x Módulo Indicador de Nivel de Carga para Batería de Litio 1S-8S (Display Verde).
