Módulo Sensor de Turbiedad de Agua ESP32 Arduino

Módulo Sensor de Turbiedad de Agua para Arduino / ESP32 / PIC

¡Mide y monitorea la calidad del agua de forma precisa, fácil y económica en tus proyectos de electrónica o prototipos industriales!

El sensor de turbidez utiliza principios ópticos para determinar la presencia de partículas en suspensión (limo, materia orgánica, microorganismos, etc.) midiendo la transmitancia de luz infrarroja a través del líquido. A mayor grado de suciedad o turbidez del agua, menor es la cantidad de luz transmitida y menor la señal de salida.

Características:

Doble Salida de Señal (Analógica y Digital):

* Salida Analógica (AO): Permite obtener lecturas continuas y precisas del nivel de contaminación del agua mediante el convertidor A/D de tu microcontrolador.

* Salida Digital (DO): Funciona como un umbral/alarma ajustable mediante el potenciómetro multivueltas azul integrado. Cuando la turbidez supera el límite fijado, se enciende el indicador LED (D1) y la salida cambia de nivel alto a bajo.

* Fácil Integración: Incluye cable de conexión y módulo acondicionador de señal.

* Económico y de Alta Precisión: Ideal para prototipado rápido, proyectos académicos y aplicaciones industriales livianas.

Especificaciones Técnicas:

* Voltaje de operación: 5.0 V DC (No alimentar con 3.3V)

* Corriente de trabajo: 30 mA (MÁX)

* Tiempo de respuesta:  500 ms

* Resistencia de aislamiento: 100 Mega Ohm (Mín)

* Rango de Salida Analógica: 0 V a 4.5 V DC

* Salida Digital: Señal TTL Alto/Bajo (ajustable por potenciómetro)

* Temperatura de trabajo: -20 °C a 90 °C

* Dimensiones del módulo PCB: 38.6 mm x 22.1 mm

PinOut / Conexiones:

1. VCC: 5V (Voltaje positivo de alimentación)

2. AO: Salida Analógica (0 - 4.5V)

3. DO: Salida Digital (TTL Nivel Alto/Bajo)

4. GND: Tierra / Salida negativa

Aplicaciones:

* Prototipado y proyectos de grado / universitarios.

* Competencias de electrónica y proyectos de robótica.

* Monitoreo ambiental y recolección de datos de aguas residuales.

* Control de calidad en lavadoras, lavavajillas y electrodomésticos.

* Automatización de sistemas de filtrado de agua.

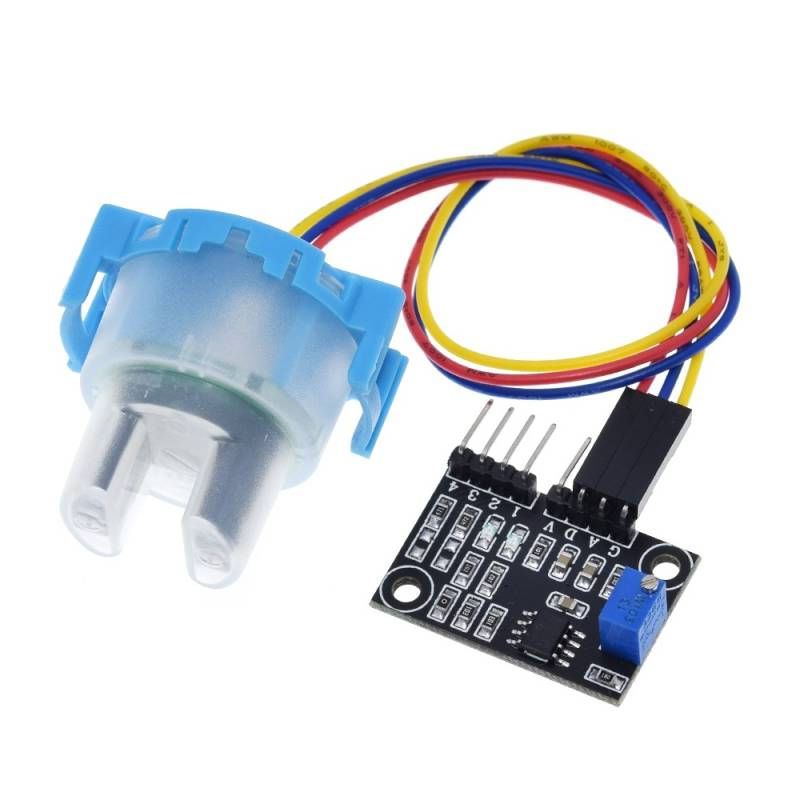

Contenido:

* 1x Módulo Acondicionador de Señal de Turbidez

* 1x Sonda Sensor de Turbidez Óptico.

* 1x Cable de conexión de 3 pines JST a Dupont Hembra
