Módulo Sensor de Corriente Bidireccional I2C INA219 Zero Drift ESP32 Arduino

Módulo Sensor de Corriente Bidireccional I2C INA219 (Zero-Drift)

El INA219 es un sensor de monitoreo de corriente, voltaje de bus y potencia de alta precisión y cero deriva (Zero-Drift). Diseñado para integrarse mediante comunicación I2C, permite realizar mediciones en el lado de alta potencia (High-Side) de forma bidireccional (detecta flujo de corriente en ambos sentidos, tanto de carga como de descarga).

Es la solución ideal para proyectos con microcontroladores que requieren monitorear la eficiencia energética, carga y descarga de baterías o sistemas solares con mínimo impacto en el consumo de la placa.

Caracteristicas:

* Medición "High-Side": Mide la corriente en la línea positiva de la carga sin alterar la referencia de tierra (GND) de tu circuito.

* Lectura Bidireccional de Cero Deriva: Mide corriente positiva y negativa (carga y descarga) con offset de solo 100 µV max, garantizando alta estabilidad ante cambios de temperatura (-40 °C a +85 °C).

* Lectura Directa en Amperios y Vatios: Registros programables de calibración que procesan y entregan los datos directamente en Amperios (A) y Vatios (W), reduciendo la carga de cómputo en el microcontrolador.

* Filtro Anti-Ruido Configurable: Permite promediar hasta 128 muestras por lectura para estabilizar las mediciones en entornos con alto ruido eléctrico.

* Interfaz I2C con Anti-Bloqueo (Timeout): Soporta alta velocidad de hasta 3.4 MHz e incluye temporizador de espera que evita el congelamiento del bus de datos.

* Dirección I2C Configurable: Posee jumpers en la placa para modificar la dirección del bus (hasta 16 direcciones distintas), permitiendo conectar múltiples sensores en la misma línea I2C.

Especificaciones Técnicas:

* IC Principal: Texas Instruments INA219 (SOP-8 / SOT23)

* Voltaje de Alimentación (VCC): 3.0V a 5.5V DC

* Rango de Voltaje de Bus Medido: 0V a 26V DC

* Rango de Corriente Máxima (por defecto): ±3.2A

* Precisión Tolerada: 1% de error máximo en rango térmico de -40 °C a +85 °C

* Desplazamiento Máximo (Offset): 100 micro-V

* Resolución ADC Interno: 12 bits (0.8 mA por LSB en rango ±3.2A)

* Resistencia Shunt Integrada: 0.1 Ohm, 1% de precisión (baja caída de tensión para ahorrar energía)

* Velocidad de Bus I2C: Modo Estándar, Rápido y Alta Velocidad (hasta 3.4 MHz)

* Direcciones I2C por Defecto: 0x40 (configurable mediante puentes A0 y A1)

* Dimensiones: 22 x 20 mm

Compatibilidad:

* 100% Compatible con Arduino, ESP32, ESP8266, STM32, Raspberry Pi y otros microcontroladores.

* Funciona nativamente con las librerías estándar de código abierto (como Adafruit INA219).

Aplicaciones:

* Sistemas de Gestión de Baterías (BMS): Monitoreo en tiempo real del ciclo de carga y descarga.

* Sistemas Fotovoltaicos: Medición de potencia generada por paneles solares.

* Robótica y Automatización: Control de consumo y protección contra sobrecorriente en motores DC.

* Fuentes de Alimentación: Proyectos IoT y diagnóstico de consumo en dispositivos portátiles.

Pin out y Conexion:

* VCC: Alimentación lógica (3.3V – 5V)

* GND: Tierra común del sistema

* SDA: Línea de datos I2C

* SCL: Línea de reloj I2C

* VIN+: Entrada de voltaje (positivo de la fuente de alimentación)

* VIN-: Salida de voltaje hacia la carga (positivo del consumidor)

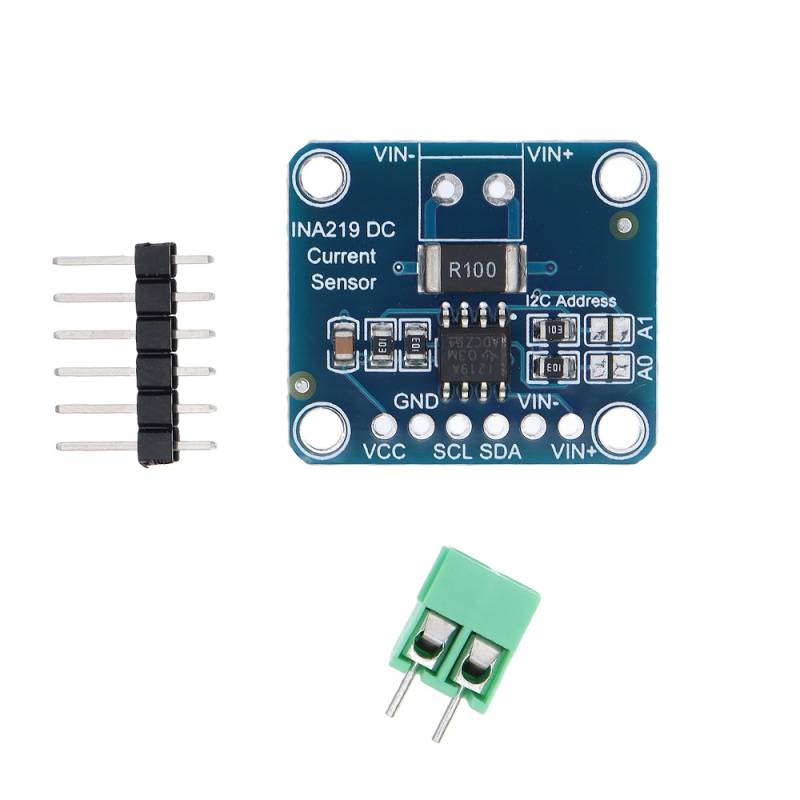

Contenido:

* 1x Módulo Sensor de Corriente INA219

* 1x Tira de pines recta (Header pin)

* 1x Bornera / Terminal de tornillo de 2 pines (para las conexiones VIN+ y VIN-)
