Módulo ADS1115 Conversor Adc I2C 4 Canales 16bits ESP32 Arduino

Módulo ADS1115 Conversor Análogo Digital ADC 16 Bits I2C 4 Canales

El módulo ADS1115 es un conversor análogo-digital (ADC) de alta precisión de 16 bits, ideal para proyectos con Arduino, Raspberry Pi, ESP32 o ESP8266 que requieren lecturas de voltaje ultra precisas o para microcontroladores que carecen de entradas analógicas (como el ESP8266) o cuya precisión interna es limitada.

COMPATIBILIDAD Y USO CON MICROCONTROLADORES

100% Compatible con Arduino, ESP32, ESP8266, STM32 y Raspberry Pi.**

* Comunicación I2C:

Se conecta mediante solo 2 cables de datos (SDA/SCL), facilitando la integración con cualquier placa de desarrollo.

* Dirección I2C Configurable:

Permite modificar la dirección de bus mediante el pin ADDR para conectar hasta **4 módulos ADS1115 en el mismo bus I2C**, obteniendo un total de 16 canales analógicos.

* Ampliación de Canales:

Perfecto para añadir lecturas analógicas a placas como NodeMCU o Raspberry Pi.

Caracteristicas Principales:

* Alta Precisión: Resolución de 16 bits (equivalente a 65,536 niveles de lectura vs. los 1024 niveles de un Arduino estándar).

* Ganancia Programable (PGA): Amplificador de ganancia integrado que permite medir pequeñas señales desde +- 256 mV hasta +- 6.144V.

* Modos de Entrada Versátiles: 4 entradas individuales (*Single-ended*) / 2 entradas diferenciales (ideales para medir diferencias de voltaje o reducir ruido).

* Bajo Consumo: Modo de disparo único (*Single-Shot*) que apaga automáticamente el módulo entre lecturas para ahorrar energía.

Especificaciones Tecnicas:

* Chip Principal: ADS1115

* Resolución: 16 Bits

* Tensión de Alimentación: 2.0V a 5.5V DC

* Velocidad de Muestreo Programable: 8 SPS a 860 SPS (muestras por segundo)

* Consumo de Corriente: aprox.150 micro-A en modo operacional continuo

* Interfaz de Comunicación: I2C (Velocidades soportadas hasta 3.4 MHz)

* Direcciones I2C Seleccionables: 0x48, 0x49, 0x4A, 0x4B (mediante puentes en el pin ADDR)

* Dimensiones: 28 mm x 18 mm

Aplicaciones:

* Lectura de sensores de precisión (celdas de carga, sensores de temperatura de alta exactitud).

* Monitoreo de baterías y voltajes de alimentación.

* Proyectos de instrumentación médica o industrial.

* Adición de entradas analógicas de alta resolución a sistemas con Raspberry Pi o ESP8266.

Contenido:

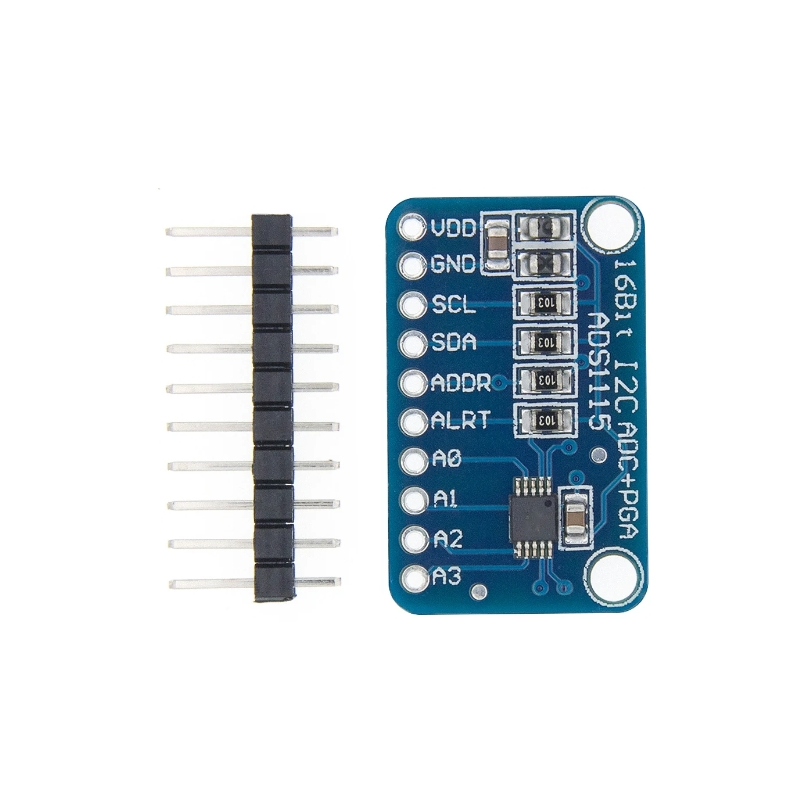

* 1x Módulo Conversor ADC ADS1115 16 Bits I2C 4 Canales

* 1x Tira de pines Macho para soldar
