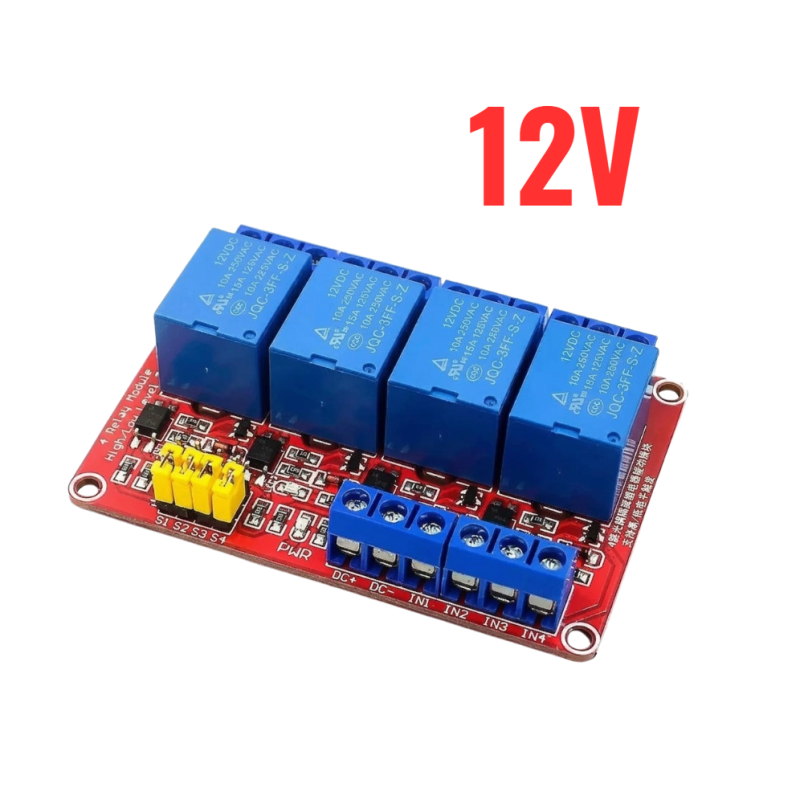

Módulo Relé 12V Vhome 4 Canales Alto y Bajo Nivel ESP32 Arduino

Descripción:

El módulo de 4 relés de 12V permite controlar hasta cuatro cargas independientes mediante señales digitales desde microcontroladores como ESP32, Arduino, ESP8266, Raspberry Pi Pico, STM32, PLCs y otros sistemas electrónicos.

Cuenta con optoacopladores de aislamiento, indicadores LED para cada canal y permite seleccionar el modo de activación por nivel alto (HIGH) o nivel bajo (LOW) mediante jumpers individuales, proporcionando mayor flexibilidad y compatibilidad con distintos proyectos.

Es ideal para aplicaciones de automatización, domótica, robótica, control de iluminación, motores, bombas, válvulas y otros dispositivos de corriente alterna o continua.

Características:

* Módulo de 4 canales independientes.

* Alimentación de 12V DC.

* Activación configurable por nivel alto (HIGH) o nivel bajo (LOW) mediante jumpers.

* Relés con contactos de 10A.

* Optoacopladores SMD para aislamiento y mayor estabilidad.

* Corriente de disparo aproximada: 5 mA por canal.

* Indicador LED de alimentación.

* Indicadores LED de estado para cada relé.

* Diseño tolerante a fallas: si la línea de control se desconecta, el relé no se activa.

* Borneras de tornillo para facilitar la conexión de las cargas.

Especificaciones:

* Voltaje de alimentación: 12V DC

* Número de canales: 4

* Corriente de disparo: aprox. 5 mA por canal

* Capacidad máxima de los contactos: 250V AC - 10A / 30V DC - 10A

* Tipo de contacto: SPDT (NO / COM / NC)

* Dimensiones aproximadas: 74 × 55 × 19 mm

Interfaz de alimentación:

* DC+: Alimentación positiva (12V)

* DC-: Alimentación negativa (GND)

Entradas de control:

* IN1: Control del Relé 1

* IN2: Control del Relé 2

* IN3: Control del Relé 3

* IN4: Control del Relé 4

Salidas de cada relé:

Cada canal dispone de tres terminales:

* NO: Normalmente abierto

* COM: Común

* NC: Normalmente cerrado

Configuración del disparo:

Cada canal puede configurarse de forma independiente para trabajar con:

* Nivel Alto (HIGH Trigger).

* Nivel Bajo (LOW Trigger).

La selección se realiza mediante el jumper amarillo correspondiente a cada canal.

Compatible con:

* Arduino UNO, Nano, Mega.

* ESP32.

* ESP8266 / NodeMCU.

* Raspberry Pi Pico.

* STM32.

* PLC.

* PIC, AVR y otros microcontroladores.

Nota: Aunque las entradas de control pueden accionarse desde microcontroladores de 3.3V, la alimentación del módulo debe ser de 12V DC.

Aplicaciones:

* Domótica.

* Automatización industrial.

* Control de iluminación.

* Encendido de motores.

* Control de bombas de agua.

* Electroválvulas.

* Cerraduras eléctricas.

* Sistemas de riego.

* Proyectos de robótica.

* Control remoto de cargas AC y DC.

Contenido:

* 1x Módulo Relé Vhome 12V de 4 Canales Alto/Bajo Nivel.

Importante:

* El módulo debe alimentarse con 12V DC.

* No exceda la capacidad máxima de los contactos del relé (10A).

* Para cargas inductivas (motores, bombas o solenoides), se recomienda utilizar las protecciones adecuadas para prolongar la vida útil de los contactos del relé.

* La posición de los jumpers amarillos determina el modo de activación (HIGH o LOW) de cada canal de forma independiente.
