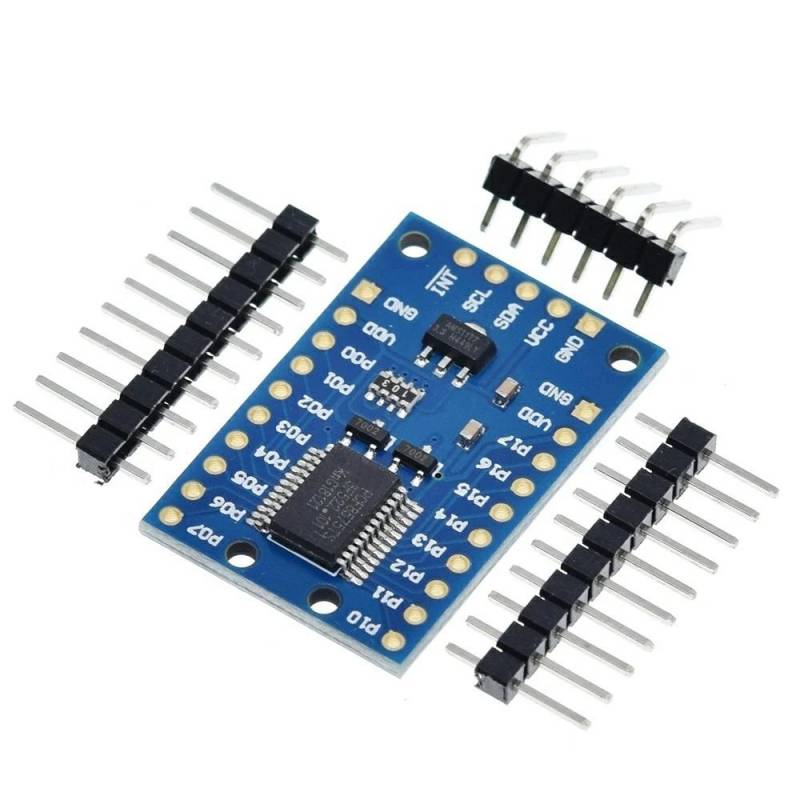

Módulo Expansor 16 Entradas/Salidas I2C PCF8575 ESP32 Arduino

Módulo Expansor 16 Entradas/Salidas I2C PCF8575 ESP32 Arduino

Descripción:

El PCF8575 es un expansor de entradas y salidas (I/O) de 16 bits que permite aumentar significativamente la cantidad de pines disponibles en microcontroladores utilizando únicamente dos líneas de comunicación I2C (SDA y SCL).

Ideal para proyectos con Arduino, ESP32, ESP8266, Raspberry Pi y otros microcontroladores donde se requiere controlar múltiples dispositivos sin consumir una gran cantidad de pines.

Cada uno de sus 16 pines puede configurarse individualmente como entrada o salida, permitiendo controlar LEDs, relés, pulsadores, buzzers, sensores y otros dispositivos electrónicos.

Características:

* Expansor de E/S basado en PCF8575

* Comunicación mediante protocolo I2C

* 16 pines de entrada/salida configurables

* Compatible con Arduino, ESP32, ESP8266 y Raspberry Pi

* Utiliza solo dos pines del microcontrolador (SDA y SCL)

* Salida de interrupción para detección de cambios de estado

* Conversor de nivel lógico integrado de 3.3V

* Bajo consumo de energía

* Fácil integración mediante librerías disponibles

Especificaciones Técnicas:

* Chip principal: PCF8575

* Interfaz de comunicación: I2C

* Voltaje de funcionamiento: 2.5V a 5.5V DC

* Corriente máxima: 100mA

* Dirección I2C por defecto: 0x20

* Dirección configurable mediante puentes de selección

* Número de pines I/O: 16

* Tipo de E/S: Cuasi bidireccional

* Salida de interrupción: Open-Drain

* Dimensiones aproximadas: 40 x 21 mm

Aplicaciones:

* Expansión de puertos digitales

* Automatización y domótica

* Control de relés

* Lectura de botones y teclados matriciales

* Control de LEDs

* Sistemas embebidos

* Proyectos Arduino y ESP32

* Instrumentación electrónica

Compatibilidad:

* Arduino UNO / Mega / Nano

* ESP32

* ESP8266

* Raspberry Pi

* STM32

* Otros microcontroladores compatibles con I2C

Contenido:

* 1x Módulo Expansor I2C PCF8575 de 16 Bits

Importante:

* Requiere conexión mediante bus I2C (SDA y SCL).

* La dirección I2C predeterminada es 0x20, pudiendo modificarse mediante los pads de configuración de dirección.

* Se recomienda utilizar una librería compatible con PCF8575 para facilitar su implementación.
