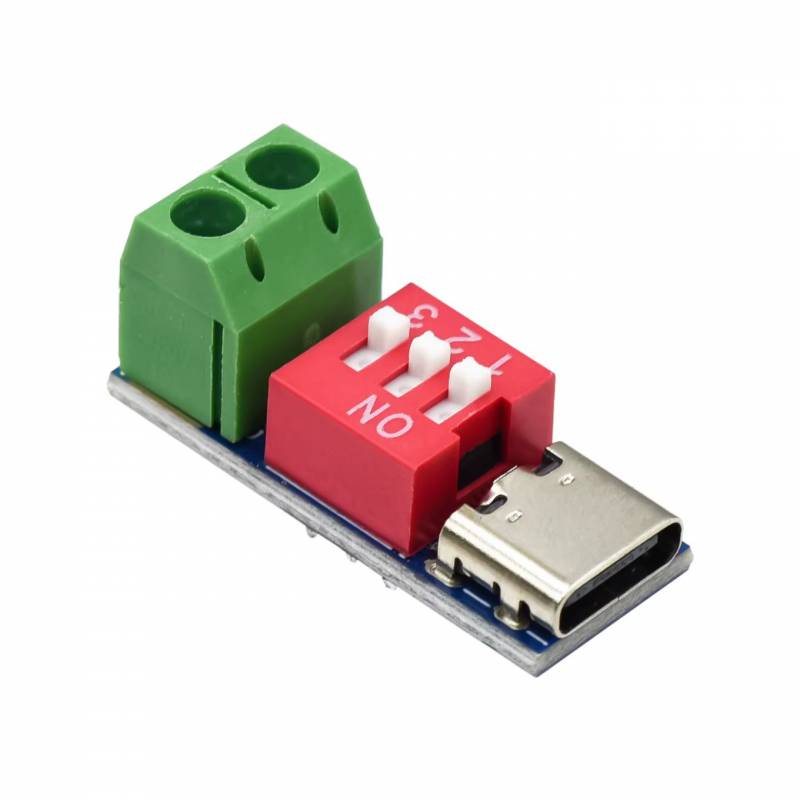

Módulo Disparador Carga Rápida Usb-C PD/QC 5-20V 100W ESP32 Arduino

Módulo Disparador Carga Rápida USB-C PD/QC Ajustable 5-20V

Descripción:

Módulo disparador USB-C PD/QC diseñado para obtener distintos voltajes de salida desde cargadores rápidos y Power Banks compatibles con los protocolos USB Power Delivery (PD) y Quick Charge (QC).

Permite seleccionar fácilmente el voltaje de salida mediante un interruptor DIP integrado, solicitando automáticamente al cargador el nivel de tensión requerido para alimentar diversos proyectos y dispositivos electrónicos.

Cuenta con conector USB Tipo-C hembra y terminales de tornillo para una conexión rápida y segura sin necesidad de soldadura.

Ideal para proyectos Arduino, ESP32, Raspberry Pi, routers, tiras LED, ventiladores DC, equipos electrónicos portátiles y aplicaciones de prototipado.

Características:

* Compatible con USB Power Delivery (PD 2.0 / PD 3.0)

* Compatible con Quick Charge (QC)

* Selección de voltaje mediante interruptores DIP

* Conector USB Tipo-C hembra

* Bornera de tornillo para conexión rápida

* Instalación sencilla sin soldadura

* Diseño compacto y práctico

* Potencia de salida de hasta 100W (según la fuente utilizada)

Especificaciones Técnicas:

* Entrada: USB Tipo-C

* Protocolos compatibles: PD 2.0, PD 3.0, QC y BC1.2

* Voltajes seleccionables: 5V, 9V, 12V, 15V y 20V

* Potencia máxima: Hasta 100W

* Configuración: Interruptor DIP de 3 posiciones

* Salida: Terminales de tornillo (+ y -)

* Detección automática de alimentación USB-C

Configuración de Voltaje:

Los interruptores DIP permiten solicitar distintos voltajes al cargador USB-C PD.

CFG1 = Interruptor DIP 1

CFG2 = Interruptor DIP 2

CFG3 = Interruptor DIP 3

Posiciones:

OFF = 0

ON = 1

Modo de Uso:

1. Seleccione el voltaje deseado mediante los interruptores DIP.

2. Conecte un cargador o Power Bank compatible con USB-C PD/QC.

3. El módulo negociará automáticamente el voltaje seleccionado.

4. Conecte la carga respetando la polaridad de salida.

Aplicaciones:

* Arduino y ESP32

* Raspberry Pi

* Routers

* Tiras LED

* Ventiladores DC

* Impresoras 3D

* Proyectos electrónicos

* Prototipado y laboratorio

Contenido:

* 1x Módulo disparador USB-C PD/QC ajustable 5V-20V
