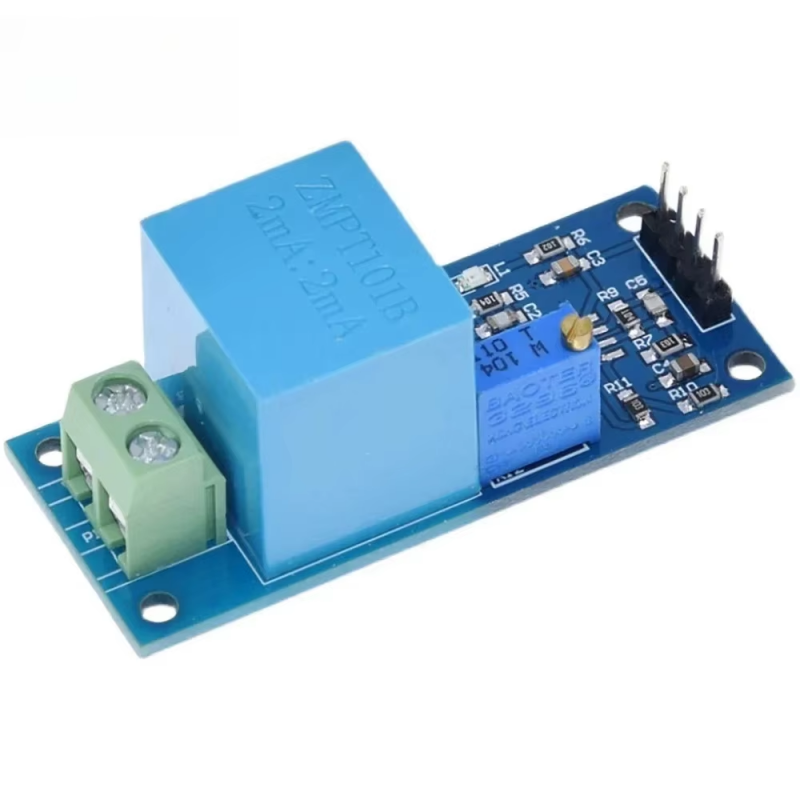

Módulo Sensor de Voltaje AC 250V ZMPT101B ESP32 Arduino

Módulo Sensor de Voltaje AC 250V ZMPT101B ESP32 Arduino

Descripción:

El módulo ZMPT101B es un sensor de voltaje AC de alta precisión diseñado para medir señales de corriente alterna de hasta 250V AC. Integra un transformador de voltaje de precisión y un circuito amplificador operacional de alta sensibilidad, permitiendo obtener una salida analógica compatible con Arduino, ESP32, Raspberry Pi y otros microcontroladores.

Ideal para monitoreo energético, medición de voltaje AC, automatización, proyectos IoT y sistemas de adquisición de datos eléctricos.

Características principales:

* Sensor de voltaje AC de alta precisión

* Transformador ZMPT101B integrado

* Salida analógica sinusoidal

* Ajuste de sensibilidad mediante potenciómetro

* Compatible con Arduino y ESP32

* Aislamiento mediante transformador

* Bajo tamaño y fácil integración

* Ideal para proyectos de monitoreo eléctrico

Especificaciones técnicas:

* Modelo: ZMPT101B

* Tipo: Sensor de voltaje AC

* Voltaje AC medible: hasta 250V AC

* Voltaje de alimentación: 5V a 30V DC

* Tipo de salida: Analógica

* Señal de salida:

           * Forma sinusoidal

           * Valor medio aproximado: 1/2 VCC

* Ajuste de amplitud:

           * Mediante potenciómetro integrado

* Circuito integrado:

           * Amplificador operacional de alta precisión

* Transformador:

           * Transformador de voltaje miniatura de precisión

* Dimensiones aproximadas:

           * 49 x 19 mm aprox.

Pines del módulo:

* VCC -- Alimentación positiva

* GND -- Tierra / negativo

* OUT -- Salida analógica

Funcionamiento:

El módulo detecta el voltaje AC mediante el transformador ZMPT101B y entrega una señal analógica proporcional al voltaje medido.

La amplitud de salida puede ajustarse mediante el potenciómetro integrado.

La señal de salida corresponde a una onda sinusoidal con offset DC equivalente a 1/2 VCC.

Compatibilidad:

* Arduino UNO / Nano / Mega

* ESP32

* ESP8266

* Raspberry Pi (con ADC externo)

* STM32

* PIC

Aplicaciones:

* Monitoreo de voltaje AC

* Medición de red eléctrica

* Automatización industrial

* Proyectos IoT

* Medidores de energía

* Sistemas de protección eléctrica

* Domótica

* Proyectos educativos

Recomendaciones:

* Manipular con precaución al trabajar con voltaje AC

* No exceder 250V AC

* Se recomienda uso por personas con conocimientos en electrónica

* Para eliminar componente DC puede agregarse condensador en salida según aplicación

Contenido:

* 1x Módulo sensor de voltaje AC ZMPT101B
