Sensor de Corriente 5A ZMCT-103C Salida Voltaje Ajustable ESP32 Arduino

Sensor de Corriente 5A ZMCT-103C Salida Voltaje Ajustable ESP32 Arduino

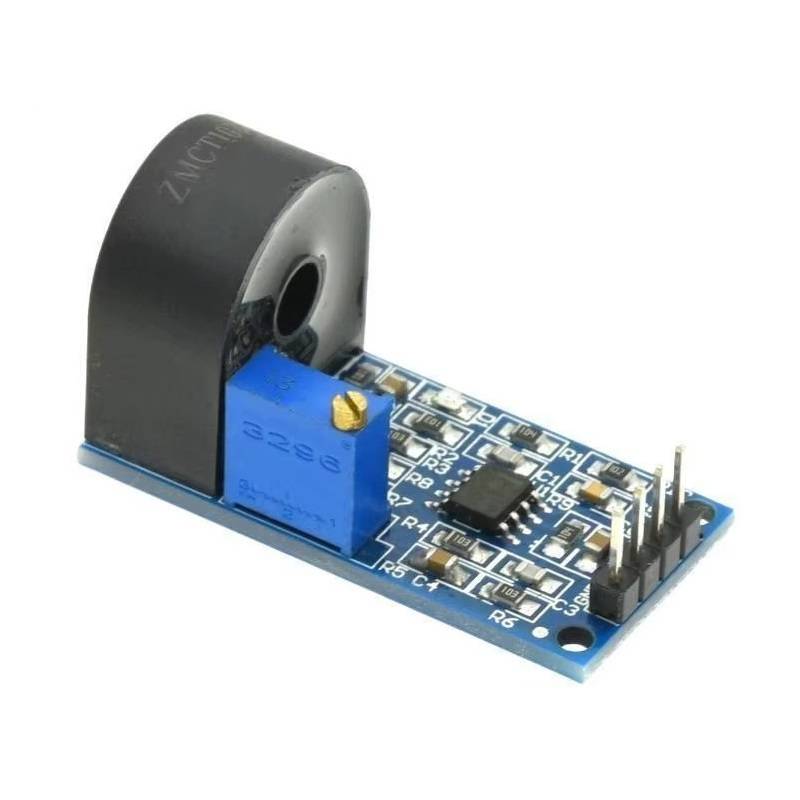

El ZMCT-103C es un micro transformador de corriente (Current Transformer - CT) diseñado para la medición de corriente AC, monitoreo de consumo eléctrico y detección de potencia en circuitos electrónicos y sistemas de automatización. Su tamaño compacto y alta precisión lo hacen ideal para integración en placas PCB y proyectos de instrumentación.

Especificaciones Técnicas:

* Modelo: ZMCT-103C

* Tipo: Transformador de corriente / Sensor CT

* Corriente de entrada nominal: 5A

* Corriente de salida nominal: 5mA

* Relación de transformación: 1000:1

* Rango lineal de medición: 0 - 15A (con resistencia de 100 Ohm)

* Error de linealidad: menor o igual a 0.2%

* Desfase (fase a corriente nominal): menor o igual a 15' (100 Ohm)

* Voltaje de aislamiento: 4500V

* Temperatura de trabajo: -40°C a +85°C

* Material encapsulado: Resina epoxi

* Material de carcasa: ABS

* Método de instalación: Montaje en PCB / tablero impreso

Aplicaciones:

* Medición de corriente AC

* Medidores de energía eléctrica

* Monitoreo de consumo eléctrico

* Protección de sobrecorriente

* Equipos de automatización

* Sistemas IoT / Arduino / ESP32

* Instrumentación electrónica

Ventajas:

* Alta precisión y estabilidad

* Excelente aislamiento eléctrico (4500V)

* Tamaño compacto

* Bajo error de linealidad

* Fácil integración en circuitos PCB

Importante: El ZMCT103C mide corriente alterna (AC), no es adecuado para medición directa de corriente continua (DC).
