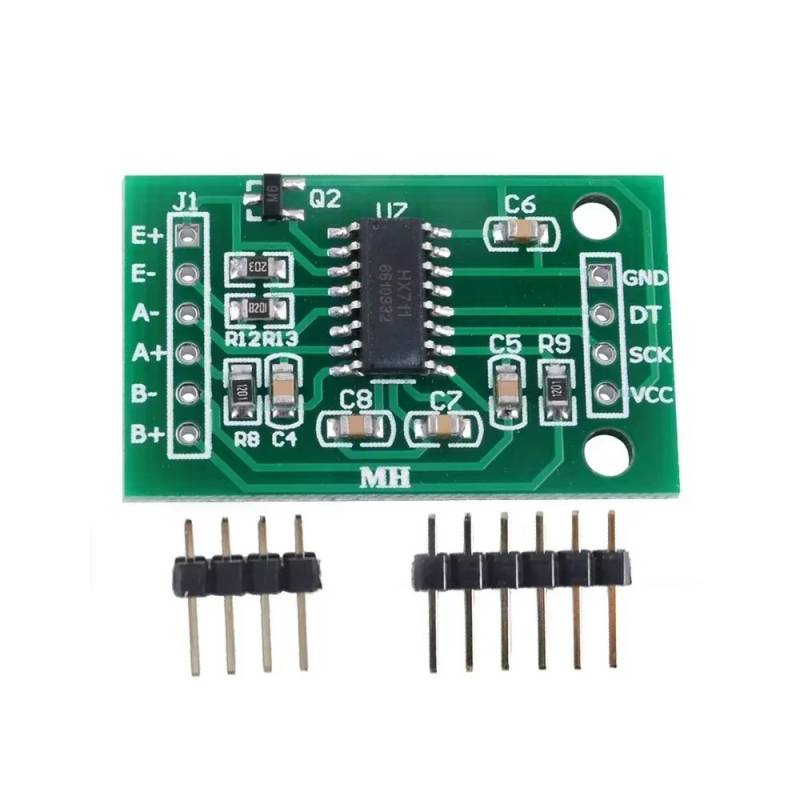

Módulo Transmisor Sensor De Celda De Carga HX711 ESP32 Arduino

Módulo HX711 ADC 24 Bits Doble Canal Para Celda De Carga

Alta precisión | Bajo ruido | Canal A + Canal B

Descripción:

El módulo HX711 es un amplificador de señal con convertidor analógico-digital (ADC) de 24 bits, diseñado para aplicaciones de medición de peso con celdas de carga.

Este modelo incluye doble canal de entrada (A y B), permitiendo mayor versatilidad en proyectos de medición. El canal A ofrece mayor precisión, mientras que el canal B permite una segunda entrada con menor ganancia.

Características principales:

* ADC de 24 bits de alta resolución

* Amplificador de bajo ruido integrado

* Doble canal de entrada (A y B)

* Ganancia configurable:

     - Canal A: 128 / 64

     - Canal B: 32

* Interfaz digital simple (2 pines)

* Bajo consumo energético

Especificaciones técnicas:

* Chip: HX711

* Voltaje de operación: 2.6V – 5.5V

* Frecuencia: 10Hz / 80Hz

* Salida: Digital

Conexión:

Alimentación y comunicación:

* VCC: 3.3V / 5V

* GND: GND

* DT: Pin digital

* SCK: Pin digital

Celda de carga:

* E+: Excitación +

* E- : Excitación -

* A+ / A- : Canal principal (recomendado)

* B+ / B- : Canal secundario

Importante:

* Usar canal A para mayor precisión

* Canal B es opcional (menos sensible)

* Requiere calibración

* Evitar interferencias eléctricas

Contenido:

* 1x Módulo HX711

* Pines para soldar
