Sensor De Corriente Efecto Hall ACS712 30A ESP32 Arduino

Sensor de Corriente ACS712 30A Efecto Hall Arduino Medidor AC/DC

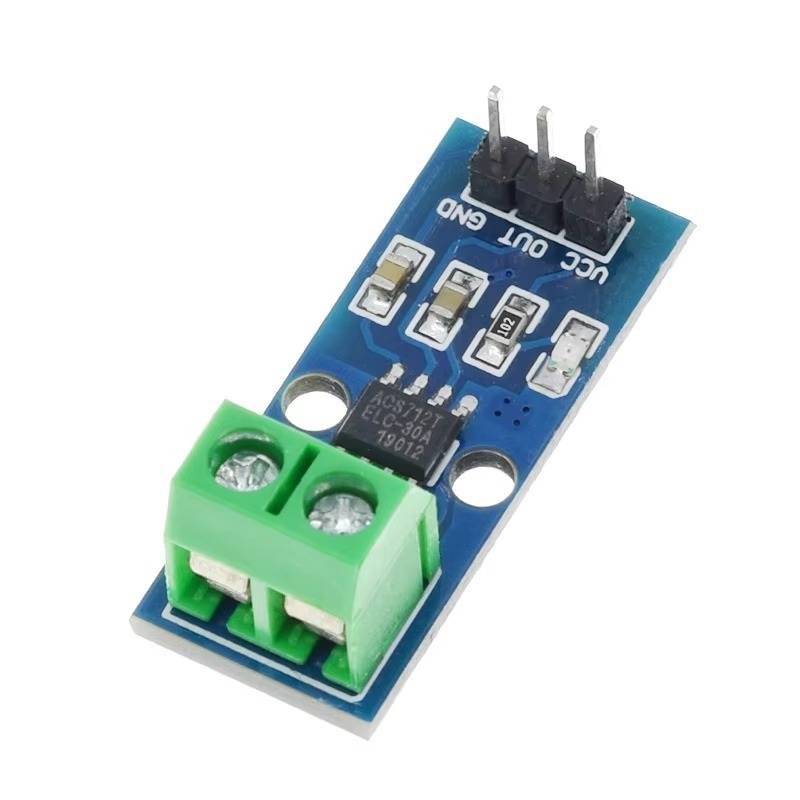

El módulo ACS712 de 30A es un sensor de corriente basado en efecto Hall, ideal para medir corriente AC o DC de forma segura y precisa en proyectos con Arduino y sistemas electrónicos.

Características principales:

* Medición de corriente AC y DC

* Rango de hasta +-30A

* Tecnología de efecto Hall (aislamiento eléctrico)

* Salida analógica proporcional

* Fácil integración con Arduino

* Alta sensibilidad y respuesta rápida

Especificaciones técnicas:

* Modelo: ACS712ELC-30A

* Rango de medición: +-30A

* Voltaje de operación: 5V DC

* Salida: Analógica

* Sensibilidad: 100 mV/A

* Voltaje sin corriente: VCC / 2 (aprox. 2.5V)

* Dimensiones: 31 x 13 mm aprox.

Conexión:

* VCC: 5V

* GND: Tierra

* OUT: Señal analógica hacia Arduino

** La corriente se mide conectando el circuito a los terminales de entrada (borne verde).

Funcionamiento:

* Sin corriente > salida aprox. 2.5V

* Corriente positiva > voltaje aumenta

* Corriente negativa > voltaje disminuye

** La variación de voltaje es proporcional a la corriente medida.

Aplicaciones:

* Monitoreo de consumo eléctrico

* Proyectos Arduino / IoT

* Sistemas de energía solar

* Control de motores

* Medición de corriente en circuitos

Contenido:

* 1x Módulo sensor de corriente ACS712 30A

Importante:

* Evitar interferencias magnéticas cercanas

* Requiere calibración para mayor precisión

* No es instrumento de medición certificado

* Uso recomendado en proyectos electrónicos
