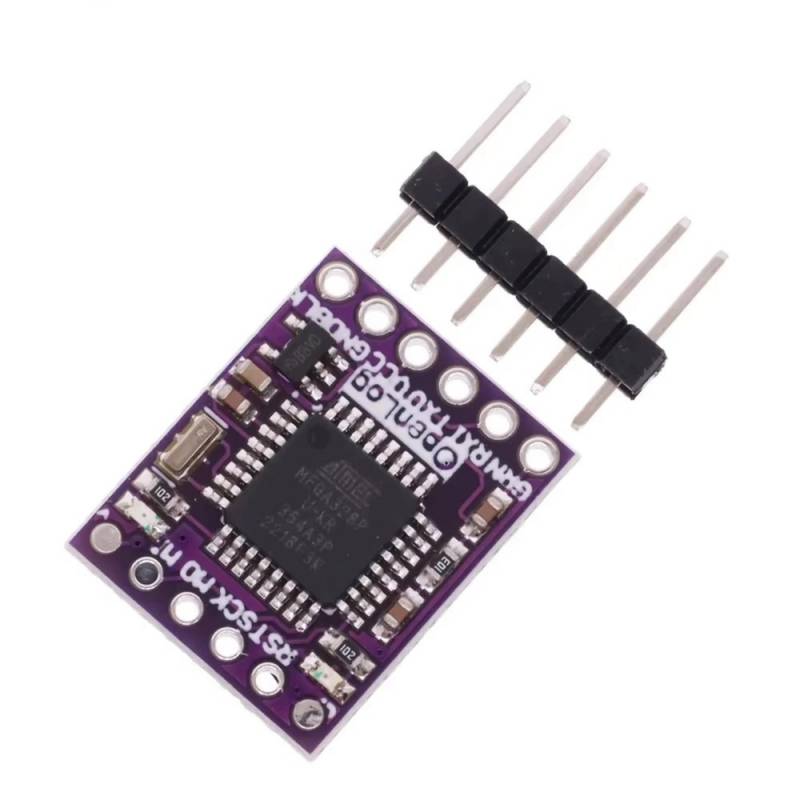

Módulo Datalogger Openlog Soporte Micro SD para ESP32 Arduino

Módulo Datalogger Openlog Soporte Micro SD para ESP32 Arduino

Módulo registrador de datos (Data Logger) que almacena información enviada por puerto serial UART directamente en una tarjeta MicroSD. Funciona como una “caja negra” (Blackbox), grabando los datos transmitidos por el dispositivo maestro y almacenándolos para su posterior análisis.

Ideal para controladoras de vuelo compatibles con Cleanflight, permitiendo registrar datos críticos de operación del UAV y analizarlos posteriormente con software Blackbox Flight Data Recorder.

Aplicaciones:

* Registro de datos en controladoras de vuelo

* Drones / UAV

* Sistemas embebidos con comunicación UART

* Registro de telemetría

* Proyectos Arduino / Atmega328P

Características Técnicas:

* Interfaz: UART (Serial TTL)

* Voltaje de entrada: 3.3V – 12V (Recomendado: 3.3V – 5V)

* Compatible con tarjetas MicroSD formato FAT16 / FAT32

* Capacidad soportada: hasta 32GB (formato FAT32)

* Baud rate configurable: 300 – 1.000.000 bps

* Microcontrolador: ATmega328P (Pro Mini 5V 16MHz)

* Consumo en reposo: 2mA

* Consumo máximo grabando: 6mA

* Indicadores LED: 2 (estado de funcionamiento)

* Conexiones mínimas requeridas: VCC, GND, RX

Configuración:

Al insertar la tarjeta MicroSD por primera vez y energizar el módulo:

* Se genera automáticamente un archivo config.txt

* En este archivo se pueden modificar parámetros como el baud rate

* El baud rate del módulo debe coincidir con el del dispositivo conectado

No requiere herramientas especiales para modificar la configuración, solo editar el archivo en la tarjeta SD desde un computador.

Modos de Operación:

* New: Crea nuevo archivo de registro

* Add: Agrega datos a archivo existente

* Command: Interfaz de comandos simple

Contenido del Producto:

1 Módulo Data Logger MicroSD (No incluye tarjeta MicroSD)

Importante:

* La tarjeta debe estar formateada en FAT32

* Verificar coincidencia de baud rate con el dispositivo

* Producto para uso electrónico / técnico
