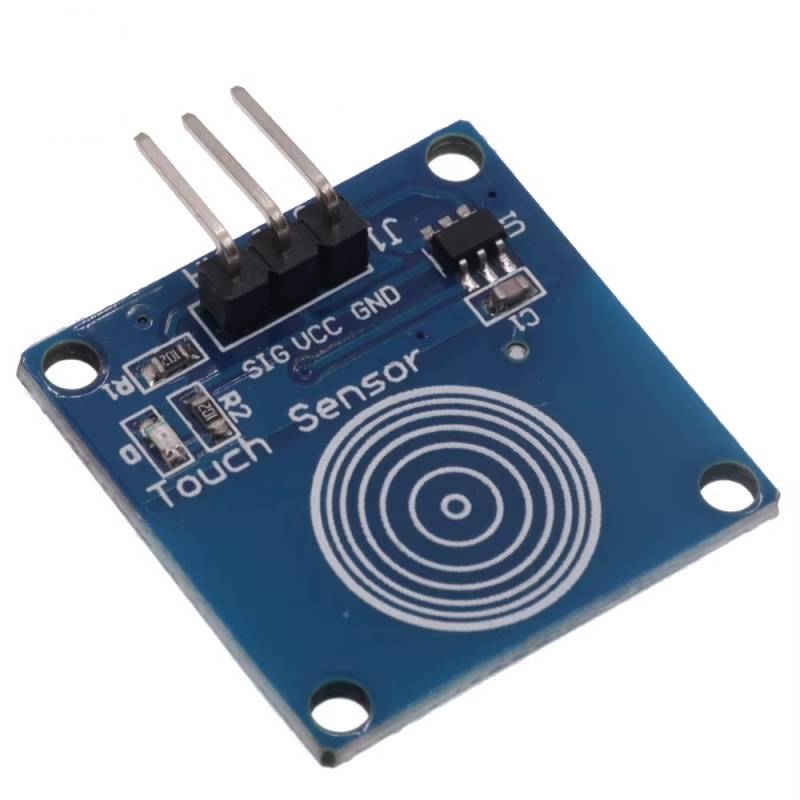

Sensor Touch Táctil Capacitivo Digital TTP223 ESP32 Arduino

Sensor Touch Táctil Capacitivo Digital TTP223 ESP32 Arduino

Descripción general:

Módulo sensor táctil capacitivo diseñado para funcionar como un botón táctil momentáneo, reemplazando pulsadores mecánicos tradicionales. En estado de reposo, el módulo mantiene su salida en nivel bajo (LOW) y opera en modo de bajo consumo energético. Al detectar el contacto del dedo, la salida conmuta a nivel alto (HIGH), activando el modo de respuesta rápida. Tras aproximadamente 12 segundos sin interacción, el sistema retorna automáticamente al modo de bajo consumo. El módulo puede instalarse detrás de superficies no metálicas como plástico, vidrio o papel delgado, permitiendo la implementación de botones táctiles ocultos y de diseño limpio.

Características principales:

* Tipo de funcionamiento: momentáneo (LOW sin toque / HIGH al tocar).

* Muy bajo consumo de energía.

* Voltaje de alimentación: 2 a 5.5 V DC (típico 3 V).

* Ambas caras del módulo pueden usarse como superficie táctil.

* 4 orificios M2 para montaje fácil.

* Incluye LED verde indicador de alimentación.

Parámetros eléctricos:

* Voltaje de alimentación (VCC) 2.0 – 5.5 V

* Nivel alto de salida (VOH) 0.8 × VCC

* Nivel bajo de salida (VOL) 0.3 × VCC

* Corriente de salida (LOW, VCC=3V) 8 mA

* Corriente de salida (HIGH, VCC=3V) -4 mA

* Tiempo de respuesta (bajo consumo) hasta 220 ms

* Tiempo de respuesta (modo rápido) hasta 60 ms

 Dimensiones físicas:

* Tamaño: 23.7 × 23.7 mm

* Peso: 2.8 g

 Interfaz de conexión:

* 3 pines:

* GND: Tierra

* VCC: Alimentación

* SIG: Salida digital (HIGH/LOW)

* Área táctil interna con ícono de huella.

Aplicaciones típicas:

* Botones táctiles ocultos en muebles o paredes

* Lámparas táctiles

* Proyectos con Arduino, ESP32, ESP8266, Raspberry Pi

* Reemplazo de pulsadores mecánicos
