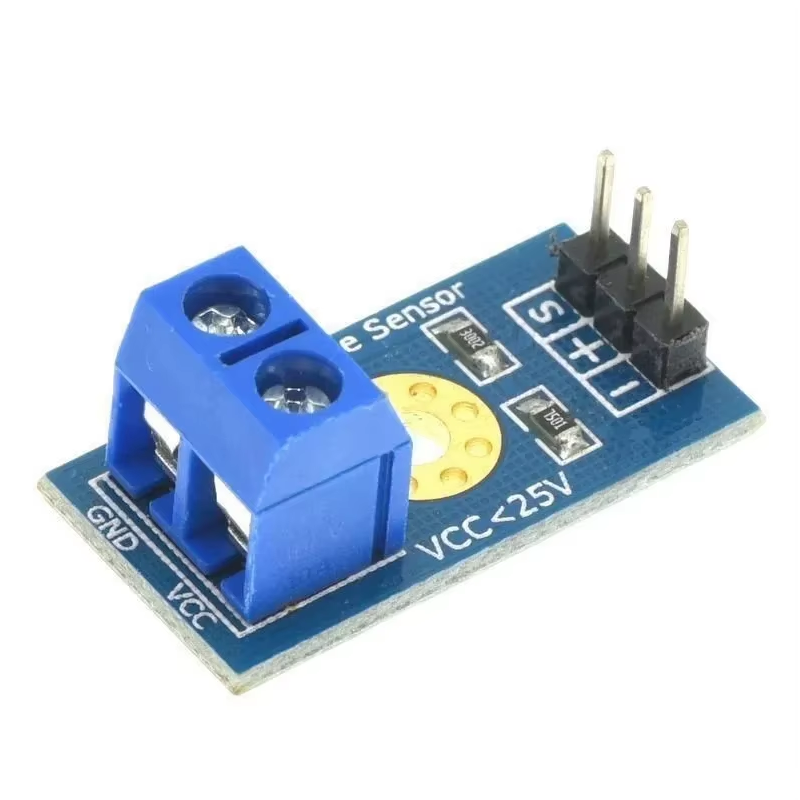

Módulo Sensor de Voltaje Analógico Vhome DC 0-25V ESP32 Arduino

Módulo Sensor de Voltaje Analógico Vhome DC 0-25V ESP32 Arduino

Descripción del módulo:

Este módulo se basa en los principios de diseño de un divisor resistivo, puede reducir el voltaje de la conexión del terminal de entrada cinco veces, voltaje de entrada analógica Arduino hasta 5V, entonces el voltaje de entrada del módulo de detección de voltaje no puede ser mayor que 5V × 5 = 25V (3,3 V si se utiliza el sistema, el voltaje de entrada no excede 3.3Vx5 = 16,5 V). Debido a que los chips Arduino AVR se utilizan en 10 AD, la resolución de simulación de este módulo es de 0,00489 V (5V / 1023), por lo que el módulo de detección de voltaje detecta que el voltaje mínimo de entrada es 0,00489 V × 5 = 0,02445 V.

Parámetros:

* Rango de voltaje de entrada: DC 0-25V
* Rango de detección de voltaje: DC 0.02445V-25V
* Resoluciones analógicas de voltaje: 0,00489 V
* Entrada de CC: terminal positivo conectado a VCC, polo negativo GND
* Interfaz de salida: "+" luego 5/3,3 V, "-" luego GND, "s" luego el PIN AD Arduino
