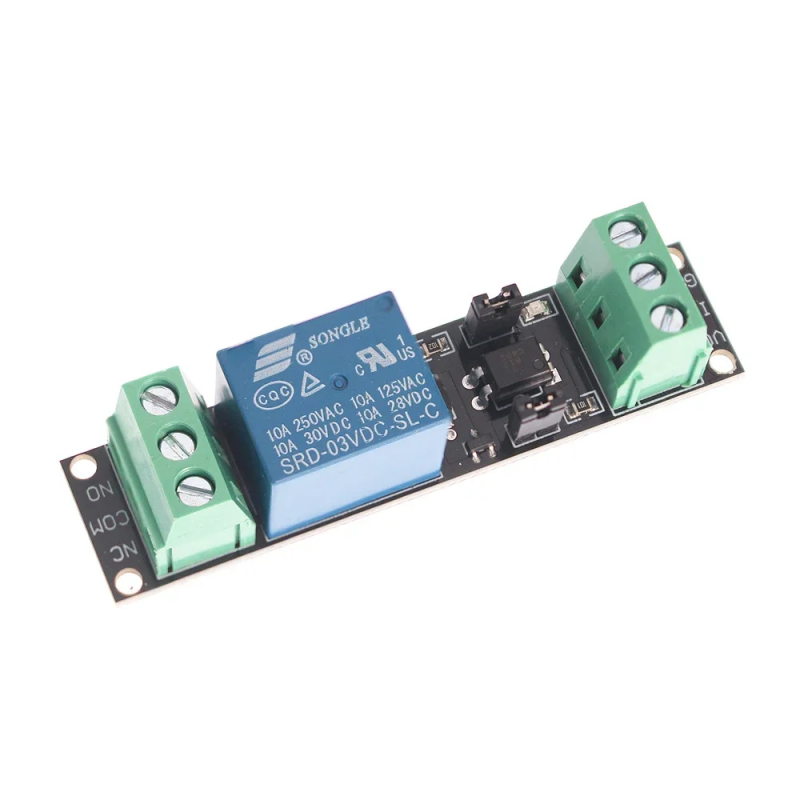

Módulo Relé 3V Vhome 1 Canal de Alto Nivel ESP32 Arduino
4.490 CLP
Impuestos incluidos
Módulo Relé 3V Vhome 1 Canal de Alto Nivel Arduino
Características del producto:
1. Con indicador de señal de salida
2. El puerto de entrada de señal se puede conectar al puerto IO de un solo chip, impulsado por señales de alto nivel
3. Voltaje de entrada de 3V, y salida de relé de 10A/250VAC; 10A/30V DC.
4. La conexión externa mediante regleta, para una conexión mas firme.
5. Con orificios de montaje fijos para una fácil instalación.
Especificaciones:
* Voltaje de funcionamiento: CC 3-3,3 V
* Carga: 10A 250VAC / 10A 30VDC
* Corriente de trabajo: 65 mA
* Corriente de disparo: 3mA
* Corriente de carga: 10A máx.
* Longitud del enchufe único: 7,5 mm
* Tiempo de respuesta: <20 ms
* Tamaño: 70 mm x 17 mm x 20 mm (largo x ancho x alto)
Nota: Cuando el jumper del puente está conectado, la fuente de alimentación de funcionamiento del relé también será como fuente de alimentación de la señal; cuando no está conectada, el relé y la fuente de alimentación de la señal están aislados.
Descripción de la interfaz:
Interfaz de alimentación:
VCC: conectar al polo positivo de la fuente de alimentación (3,3 V)
GND: Conectar al polo negativo de la fuente de alimentación
IN: Relé de control de alto nivel pull-in
Interfaz de carga del relé:
NO (Normally Open / Normalmente Abierta):
Esta es la terminal del relé que está desconectada (abierta) del terminal común (COM) cuando el relé está desactivado.
Cuando el relé se activa (energiza), esta terminal se conecta (se cierra) con COM, permitiendo el paso de corriente.
COM (Common / Común):
Es el punto de conexión común entre las otras dos terminales (NO y NC). Es el contacto que se conecta ya sea con NO o con NC, dependiendo del estado del relé.
NC (Normally Closed / Normalmente Cerrada):
Esta terminal está conectada (cerrada) con COM cuando el relé está desactivado.
Al activarse el relé, esta conexión se abre (se desconecta).
