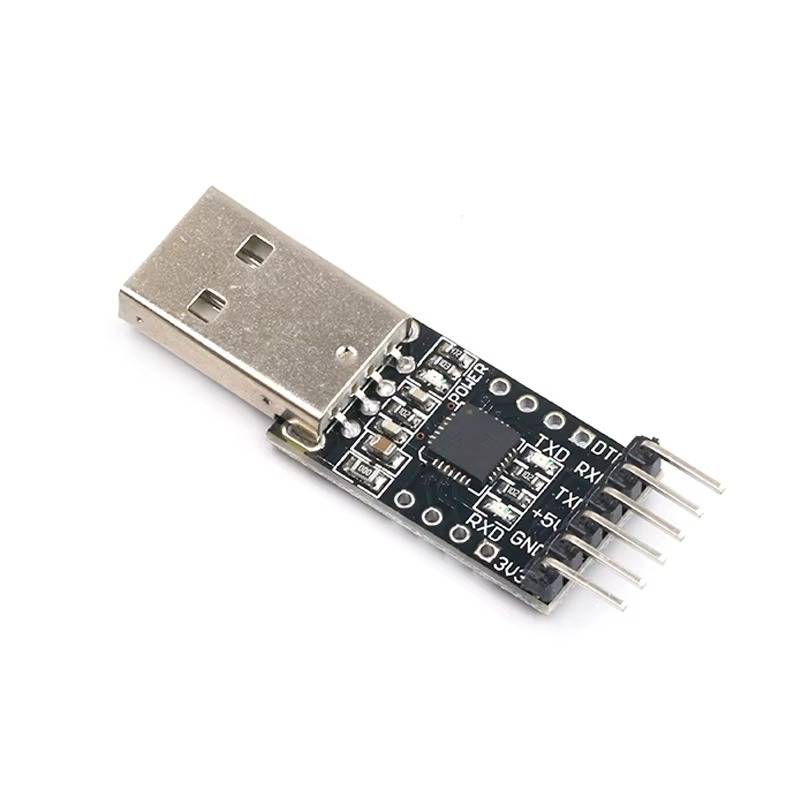

Conversor CP2102 USB a Serial TTL Uart ESP32 Arduino

Conversor CP2102 Tipo Usb A Serial TTL Uart ESP32 Arduino Vshop

Es un módulo convertidor USB a TTL (UART), comúnmente usado para programar microcontroladores (Arduino, ESP8266, ESP32, PIC, etc.) y para comunicación serie desde el PC.

Identificación del módulo

* Nombre común: USB to TTL UART Converter

* Chip principal: CP2102 (Silicon Labs)

* Interfaz: USB 2.0 Full Speed > UART (TTL)

* Conector: USB Tipo A macho

* Uso principal: comunicación serial y programación de microcontroladores

Chip CP2102 – Descripción técnica

El CP2102 es un controlador altamente integrado que incluye:

* Controlador USB 2.0 Full Speed

* Transceptor USB integrado

* Oscilador interno (no requiere cristal externo)

* EEPROM integrada

* Controlador UART asíncrono completo

* Soporte de señales de módem (RTS, CTS, DTR, DSR, DCD, RI)

* Permite que el PC lo reconozca como Puerto COM virtual.

Pinout

1. DTR – Data Terminal Ready (reset automático en Arduino)

2. RXD – Recepción (entrada al módulo)

3. TXD – Transmisión (salida del módulo)

4. +5V – 5V directo desde el USB

5. GND – Tierra

6. 3V3 – Salida 3.3V regulada

Especificaciones eléctricas

* Alimentación USB: 5 V

* Nivel lógico UART: 3.3 V (interno del CP2102)

* Salida 3.3 V: Regulada internamente, máx recomendado: 100 mA

* Baud rate soportado: hasta 1 Mbps (estable hasta 115200 / 230400)

Usos típicos

* Programar Arduino Pro Mini

* Programar ESP8266 / ESP32

* Consola serial para routers, módulos GSM, GPS

* PLC, módulos industriales TTL

* Debug de proyectos electrónicos

Drivers

* Windows: Driver CP210x (Silicon Labs) compatible con Win 98/2000/Me/XP/Vista/7/8/10

* Linux: nativo (no requiere instalación) 2.40 o superior

* macOS: Driver CP210x
